Bauanleitung Teil 2


Dann ganz dünn die Wärmeleitpaste auftragen.

Jetzt kann die LED Platine sowie die Scheibe und der Nullring montiert werden.
Die beiden Nullringe sind für die Scheibe vorn bzw. den Deckel hinten.
Ausrichten der Optik nicht vergessen! Scheibe auf die Optik legen, nun den Nullring vorsichtig und ohne Werkzeug in die Nut drücken. Am besten gehts wenn man den Nullring vorher mit etwas Sillikonspray einsprüht. Der Nullring sollte gleichmäßig und ungefähr zur Hälfte in der Nut sitzen.

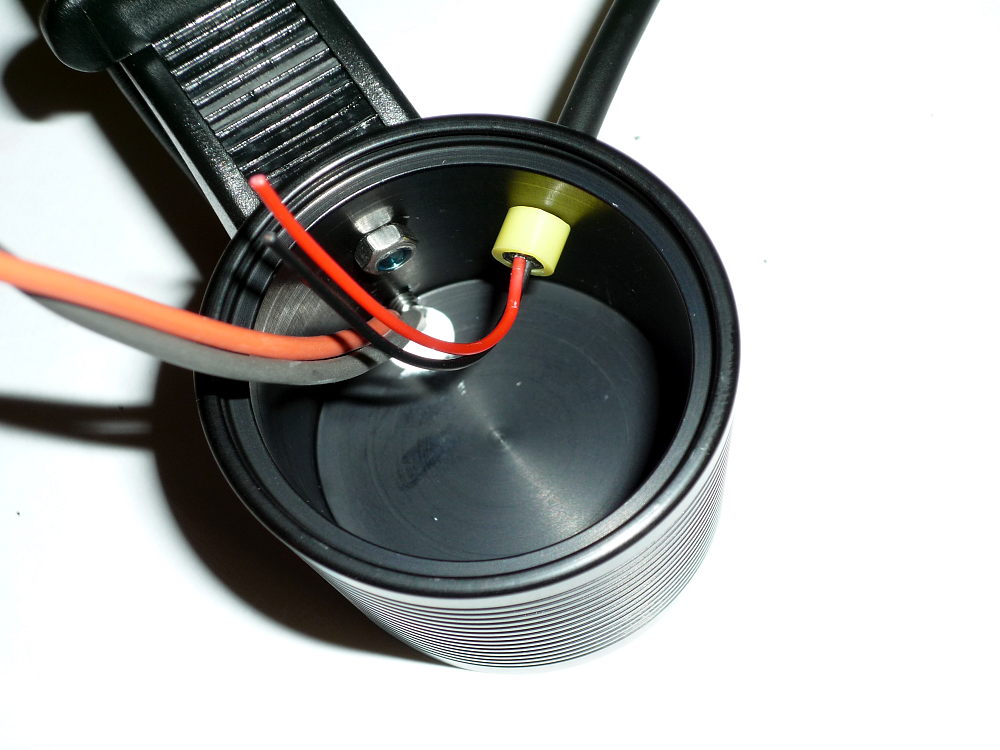

Die Durchführung der Kabel kann man mit etwas Silikon abgedichtet werden.

Jetzt wird das Zuleitungskabel montiert und gegen herausrutschen gesichert.
Dazu kann bei Sigma Kabeln der kleine  Kunststoffring aufgeklebt werden.

Die Platine sollte vor dem Einbau soweit wie möglich vorbereitet werden.Bei Verwendung der SenserV2 und einem Dimmer nicht vergessen den Null Ohm Widerstand (PWM)zu entfernen.
Dazu die Anleitung der Senser beachten !!!  www.pcb-components.de
Brücken für die gewünschte Stromstärke setzen.
Habe hier auf dem Bild schon das Kabel für den Pepi und den Taster/Dimmer angelötet.
